ArtDiver

ArtDiver screenshot

ArtDiver is een validatietool, waarmee loggermeetreeksen op een transparante en gestructureerde manier verwerkt en gecontroleerd kunnen worden, waarna een representatieve weergave van de grondwaterstand wordt verkregen.

Met behulp van hoogfrequente loggermetingen (Solinst Leveloggers, Diver- en Keller-loggers) is het mogelijk een reëel en nauwkeurig beeld te krijgen van het verloop van de grondwaterstand. Het uitvoeren van deze metingen en de verwerking van de omvangrijke datahoeveelheden vereist echter een gestructureerde aanpak en correctie-analyse volgens een eenduidige validatiemethode.

Om de verwerking en validatie van de loggermeetreeksen transparant en gestructureerd te kunnen uitvoeren is door Artesia ArtDiver ontwikkeld, waarmee volgens een eenduidige methode een representatieve weergave van de grondwaterstand wordt verkregen. Met het programma kunnen de meetreeksen gecompenseerd worden voor de luchtdruk en worden de metingen op basis van de kabellengte en/of handpeilingen op het juiste referentieniveau (NAP) gebracht. Vervolgens kunnen de meetreeksen visueel beoordeeld worden aan de hand van enkele correctiecriteria. De aanpassingen worden binnen ArtDiver geregistreerd en zijn hierdoor herleidbaar en herroepelijk. Tenslotte kunnen de gevalideerde meetreeksen gepresenteerd worden in het gewenste formaat/figuur of worden weggeschreven naar een database (FEWS, DAWACO of PIMS).

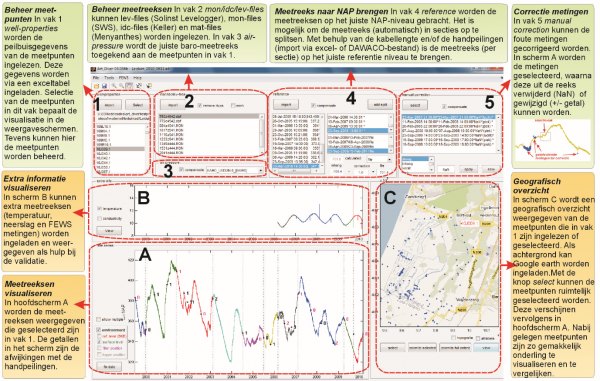

Schermopbouw ArtDiver met uitleg functionaliteiten

ArtDiver biedt eeen overzichtelijke en eenduidige validatie van loggermeetreeksen in 5 stappen:
(van links naar rechts in één scherm)

  1. inladen kenmerken meetpunten uit meetpuntbeheersheet of DAWACO
  2. inladen ruwe meetreeksen (lev-, mon-, dbf-, idc- of mat-bestanden) of KNMI luchtdruk
  3. toekennen baro-meetreeks(en) en barometrisch compenseren van ruwe meetreeks
  4. inladen handpeilingen (xls/dawaco/HDM/Fetch) en meetreeksen op NAP brengen
  5. visuele controle/correctie van foute metingen en opslaan van correctiemomenten

Nadat de meetreeksen zijn gevalideerd kunnen ze worden geëxporteerd naar uitvoerbestanden, een database of figuren voor rapportage.

Voorbeeld van export naar figuur voor rapportage

Kenmerken van ArtDiver:

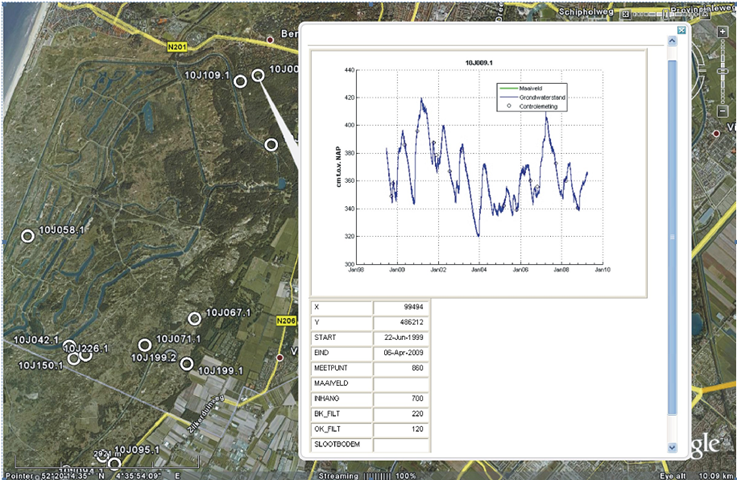

Export naar Google Earth

  • Transparante en gestructureerde verwerking logger-meetreeksen
  • —Wijzigingen zijn herleidbaar en herroepelijk
  • —Flexibel en niet logger-afhankelijk
  • Import en export van algemeen gebruikte bestands-formaten, zoals LEV, MON, IDC, NITG, DAWACO en een koppeling met FEWS. ArtDiver is gemakkelijk aan te passen aan uw type import- of exportbestand
  • Overzichtelijke evaluatie van meetpuntlocatie en meetopstelling
  • —Import van KNMI luchtdrukreeksen (gratis beschikbaar via internet) voor robuuste en nauwkeurige barometrische compensatie
  • —Vergelijking van meetreeksen onderling in één scherm
  • —Vergelijking van hulpmeetreeksen, zoals temperatuur, neerslag, verschilmeting, externe grondwaterstandsmetingen afkomstig vanuit ondermeer (KNMI, DAWACO of FEWS)
  • —Overzichtelijk beheer meetreeksen in ArtDiver project (adi-file)
  • —Eenvoudig aan te vullen met nieuwe meetgegevens zoals nieuwe loggermetingen, handpeilingen of gewijzigde putkenmerken
  • —ArtDiver wordt doorlopend aangepast aan wensen van de gebruikers

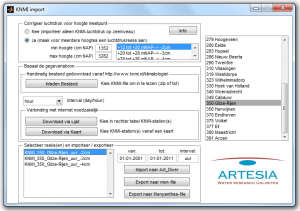

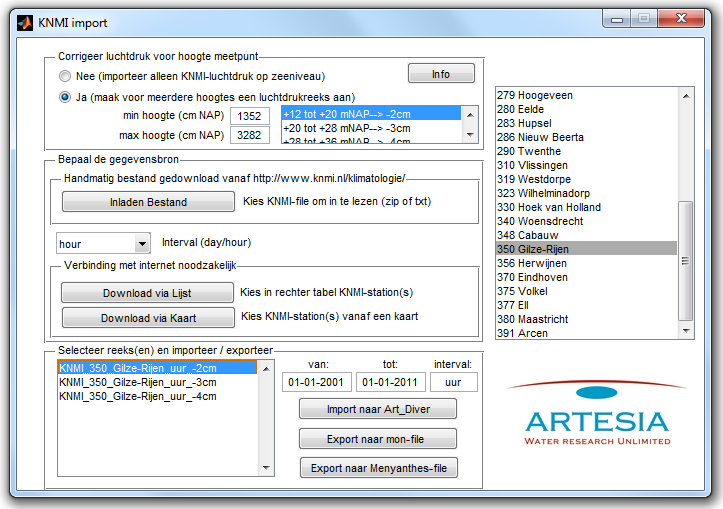

Import KNMI module

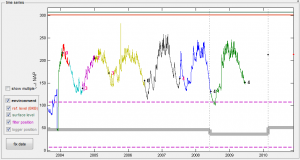

Evaluatie van meetopstelling


Als u interesse heeft in het programma ArtDiver, neem dan contact op met Frans Schaars of Frank van Vliet (0182-387138).
